聚醚砜包覆銅扁線

聚醚砜包覆銅扁線介紹

      聚醚砜包覆銅扁線的主要創新點在于：把聚醚砜利用到電磁線上而生產一種具有聚醚砜各種優良性能的聚醚砜包覆銅扁線。

      由于聚醚砜具有高溫（350～400℃）流動性好和熱分解溫度很高的（560℃）的特點，因此聚醚砜包覆銅扁線在r輻照劑量達到1100Mrad時仍能保持良好的絕緣能力和高性能能力。

      附圖說明

      下圖為聚醚砜包覆銅扁線截面示意圖。

      圖中：銅扁線、聚醚砜層。

      具體實施方式：

      聚醚砜包覆銅扁線由銅扁線1和聚醚砜層2組成。銅扁線采用上引法生產的無氧銅桿，其銅含量在99.95%以上，含氧量20ppm以下，桿材表面光潔，潔凈，沒有油污，經先進的擠壓法生產線生產出表面光潔、性能優良的銅扁線，然后再通過擠壓機把聚醚砜包覆在銅扁線上。

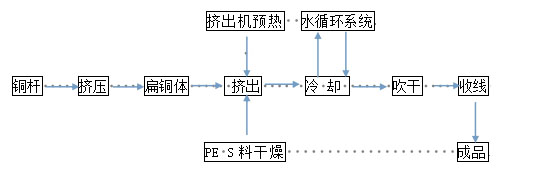

      生產工藝流程：

完成時達到的關鍵技術及技術指標

①彎曲：在4a 4b直徑棒上，寬邊、窄邊彎曲后絕緣層不開裂。

②擊穿電壓：絕緣厚度0.50mm時≥10000v（室溫）

③耐水試驗：90℃水中泡180h后在水中擊穿電壓值≥室溫電壓值的80%

④直流電阻：20°時單位長度的直流電阻R20應不大于下列公式值R20=P20/Smin

P20  20°時銅的電阻率去1/58  S2.ｍ㎡/m

Smim導體最小截面積m㎡

伸長率：a≤2.5    30%

       2.5＜a≤5.6    33%
